Guizhou JL-9

Rappels

  • Catégorie : Avion d'entraînement avancé
  • Constructeur : Guizhou drapeau du pays
  • Premier vol : 13 décembre 2003
  • Version du : Guizhou JL-9
  • Missions : Entraînement
Guizhou JL-9

Historique

Version de base.

Pays utilisateur

Caractéristiques

  • Masse maxi au décollage : 9 800 kg (21 605 lbs)
  • Masse à vide : 7 800 kg (17 196 lbs)
  • Surface alaire : 24,88 m² (267,806 sq. ft)
  • Hauteur : 4,1 m (13,451 ft)
  • Envergure : 8,32 m (27,297 ft)
  • Longueur : 14,55 m (47,736 ft)

Équipage

  • Équipage : 2

Performances

  • Facteur de charge maximal : 8 G
  • Facteur de charge minimal : 3 G
  • Distance franchissable : 2 500 km (1 553 mi, 1 350 nm)
  • Plafond opérationnel : 16 000 m (52 493 ft)
  • Vitesse ascensionnelle : 260 m/s (853 ft/s)
  • Mach maximal HA : Mach 1,6
  • Rapport poussée/masse à sec maxi au décollage : 0.46
  • Rapport poussée/masse avec PC maxi au décollage : 0.68
  • Charge alaire maxi au décollage : 393.89 kg/m²
  • Rapport poussée/masse à sec à vide : 0.58
  • Rapport poussée/masse avec PC à vide : 0.85
  • Charge alaire à vide : 313.50 kg/m²

Motorisation

  • 1 × réacteur Guizhou WP-13F(C) de 4 497 kgp (44 kN, 9 914 lbf) — 6 645 kgp (65 kN, 14 650 lbf) avec post-combustion

Avionique

Armement

  • Nombre de points d'emport : 5
  • Charge militaire : 2 000 kg (4 409 lbs)
Armement fixe
Missiles
  • missile air-air courte portée PL-8
    • missile air-air courte portée PL-8B

Sur le forum…

  • Voilà qui confirmerait l'ancrage croissant entre le Cambodge et la Chine. Et qui serait une étape vers la recréation d'une armée de l'air cambodgienne équipée de jets.
    Ainsi ils auraient des L-39 pour l'entrainement avancé, voire l'appuis au sol, et des FTC-2000G ?

    Et leurs MiG-21, on sait s'ils sont encore utilisables ?
    " J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres."  A. Einstein       "Pire que le bruit des bottes, le silence des pantoufles."  Max Frisch
      Lien   Revenir ici   Citer
  • Voilà qui confirmerait l'ancrage croissant entre le Cambodge et la Chine. Et qui serait une étape vers la recréation d'une armée de l'air cambodgienne équipée de jets.
    Ah que je destroye tout ! Ou pas. :pSur AMN : Ciders, commandeur suprême, 10872 messages, inscrit le 02 septembre 2006, à 22 h 18
      Lien   Revenir ici   Citer
  • Manifestement, ce serait le Cambodge le fameux "1er" client du FTC2000G
    1ère vente du Guizhou FTC-2000 G
      Lien   Revenir ici   Citer
  • Le Ghizou FTC2000G trouve un premier client en asie du sud-est/
      Lien   Revenir ici   Citer
  • Oui mais le JL-9 est le remplaçant du JJ-7.
    Ah que je destroye tout ! Ou pas. :pSur AMN : Ciders, commandeur suprême, 10872 messages, inscrit le 02 septembre 2006, à 22 h 18
      Lien   Revenir ici   Citer
  • Tu es sur le topic du JL-9 hahaha :)
      Lien   Revenir ici   Citer
  • Fin de la production du JJ-7A selon Andy Rupprecht : les deux derniers, numérotés 3827 et 3828 ont été livrés le 22 mars à la deuxième brigade de l'école de pilotage de X'ian. Il en resterait peut-être quelques uns à achever mais ça sent la fin.
    Ah que je destroye tout ! Ou pas. :pSur AMN : Ciders, commandeur suprême, 10872 messages, inscrit le 02 septembre 2006, à 22 h 18
      Lien   Revenir ici   Citer

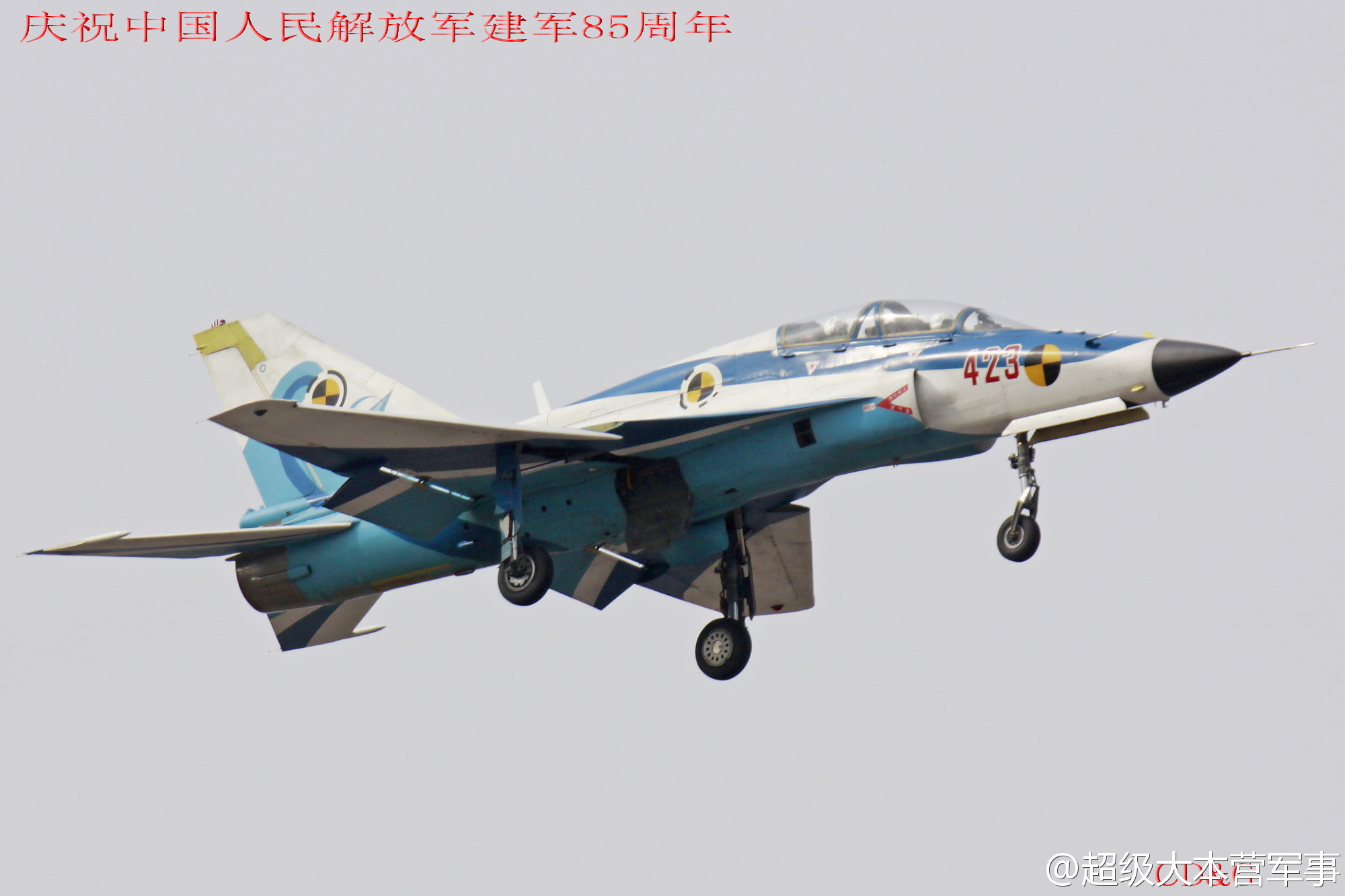

  • http://alert5.com/2012/07/31/high-resolution-photo-of-new-jl-9-with-dsi-intakes-no-tail-hook/66378840gw1dvgd2lb3q9j1/


    Une bien belle photo d'un nouveau JL-9, sans crosse d'appontage et avec de nouvelles entrées d'air.
    Ah que je destroye tout ! Ou pas. :pSur AMN : Ciders, commandeur suprême, 10872 messages, inscrit le 02 septembre 2006, à 22 h 18
      Lien   Revenir ici   Citer
  • La fiche sur le JL-9 est sur le site
    Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • Restons-en à la Chine, si vous le voulez bien. C'est que j'ai un Gordon à amortir moi. :bonnet:

    Et puis, les avions chinois, quand bien même on pense ce qu'on veut de la Chine, ça reste des avions. Des avions intéressants, parfois originaux. Même si celui que je vais vous présenter ici… est très soviétique. Mais il est certains héritages à ne pas jeter, quand bien même c'est soviétique, donc forcément mité. :interr:

    Oyez donc, mesdames, mesdemoiselles, messieurs ! Oyez l'aventure d'une cage à poules comme il n'y en a pas deux (on parle de poules hein, pas de Zahia) ! Il est jeune, il respire la santé, il nous vient d'une bourgade éminemment sympathique.

    Faites donc place au Guizhou JL-9 !



    Historique :

    Si la Chine s'est pourvue, au fil des ans, d'une force aérienne tout à fait respectable, certains domaines ont été clairement laissés de côté, pour des raisons variables. L'entraînement des équipages en est un. Depuis déjà de nombreuses années, les pilotes chinois sont formés sur les mêmes appareils que leurs instructeurs. La plupart des appareils utilisés, même s'ils sont neufs, répondent à des concepts vieux de plusieurs décennies. Les Nanchang CJ-6 sont entrés en service dans les années 1960, les JJ-5 (MiG-15) et les JJ-6 (MiG-19) dans les années 1960 voire 1970, les JJ-7 également. Aussi, quand bien même de nouveaux avions étaient mis en ligne, dans les régiments d'active, leurs équipages devaient-ils se former sur des modèles dépassés. Il fallut du temps pour que les autorités chinoises se rendent compte du problème. L'arrivée de nouveaux chasseurs-bombardiers dans les années 1980 et surtout 1990 le révéla dans toute son ampleur : passer après sa formation des JJ-6 aux Sukhoï Su-27SK ou aux Xian JH-7 n'était plus possible. Le développement de nouveaux modèles chinois, comme le J-10, acheva de convaincre les autorités.

    Au milieu des années 1990, l'appareil d'entraînement avancé le plus répandu, du moins le plus moderne, était le Guizhou JJ-7. Il s'agissait d'un J-7 (modèle issu du MiG-21F-13, et progressivement amélioré) modifié, apparu en 1979 et produit à grande échelle à partir de 1986 : il semble bien que, pour le concevoir, les Chinois se soient inspirés du MiG-21U (code OTAN : Mongol-A). Guizhou possédait donc une certaine expérience en la matière : les autorités chinoises se tournèrent donc naturellement vers cette entreprise, pour lancer la conception d'un nouvel appareil d'entraînement avancé, devant remplacer les JJ-6 et JJ-7 en service. Il devait également faciliter la transition vers les nouveaux appareils entrant alors en service ou projetés, tels que le J-10 ou le J-11. Guizhou fit face dans cette affaire à un autre constructeur, Hongdu, qui développa un appareil délibérément moderne, le L-15, en coopération avec Yakovlev. Guizhou choisit une toute autre approche. On le vit lors de la présentation officielle du Guizhou JL-9, lors du salon Airshow China, en 2006.

    Le JL-9, surnommé également Shanying (désignation anglophone : Plateau Eagle ou Mountain Eagle) est très nettement extrapolé du JJ-7, et également du J-7E. La ressemblance étonnante entre ces appareils repose sur le fait qu'une très grande partie de la structure du JL-9 leur a été emprunté. Ainsi, le JL-9 possède t-il la voilure en double delta du J-7E, et le même moteur. Il possède également la dérive, le train d'atterrissage et l'essentiel du fuselage du JJ-7. Seule la partie avant a été conçu ex nihilo. Il est à noter que, contrairement au MiG-21U, le JJ-7 et le JL-9 possèdent non pas une, mais deux quilles ventrales. Le cockpit accueille un pilote et un instructeur, assis en tandem, l'instructeur étant à l'arrière et dans une position plus haute que son élève. La verrière est construite d'un seul tenant, mais possède une ouverture indépendante pour chacun des membres équipages, et une partie fixe à l'avant. Elle s'ouvre en basculant sur la droite.

    Deux entrées d'air semi-circulaires, débutant au-dessous du cockpit, alimentent en air le moteur, et des entrées d'air supplémentaires amovibles se trouvent sur les flancs du JL-9. La structure du JL-9 est indiquée résister à une charge de + 8 G à - 3 G. Les ingénieurs chinois ont prévu l'installation d'une perche de ravitaillement en vol, à l'avant du fuselage. Celui-ci se termine à l'avant par une pointe, abritant un système radar de contrôle de tir : les appareils prévus pour l'exportation doivent recevoir un système italien FIAR Grifo S-7, les autres un système de fabrication chinoise. L'avionique comprend aussi un viseur tête haute (HUD) XPS-2, des écrans multifonctions, deux sièges éjectables TYD-6 de type zéro-zéro et un databus au standard MIL-STD-1153B. L'armement est encore mal connu, mais on suppose que le JL-9 pourra emporter des missiles air-air PL-8 (le missile de conception israélienne Rafael Python-3, produit sous licence).

    A l'heure actuelle, le statut du programme JL-9 est incertain. Il semble bien que 10 prototypes et appareils de présérie aient été produits. Deux appareils ont clairement été identifiés : ils sont codés 421 et 422 (chiffres en rouge) et correspondent au premier et au deuxième prototype. Un troisième, non codé, a été présenté en vol lors du salon China Airshow de 2006. On sait également que le JL-9 a été inclus par la PLAAF, en 2005, dans son 11ème programme quinquennal d'acquisition. Mais jusqu'à présent, il semblait que le Hongdu L-15, plus moderne, était favori. Le JL-9, qui a pour lui de partager un grand nombre d'équipements avec de nombreux appareils déjà en service, et d'être moins coûteux à l'achat et à l'usage, pourrait tirer profit de cet avantage, à une période où les dépenses militaires chinoises augmentent constamment. De surcroît, le JL-9 pourrait connaître un certain succès à l'exportation. Il est désigné FTC-2000 pour ces marchés.

    Récemment, on a cependant eu la confirmation qu'une unité d'instruction de la marine chinoise, basée à Shanhaiguan, mettait en ligne des JL-9. Ils sont immatriculés 81x7x. Il en existerait aussi une version navalisée, désignée JL-9G.

    ………………………………………………………………………………………

    Caractéristiques :

    Version :

    Guizhou JL-9

    Type :

    Appareil d'entraînement avancé

    Premier vol :

    13 décembre 2003

    Équipage :

    2 hommes

    Motorisation :

    1 Guizhou Liyang WP-13F(C), d'une puissance de 44,1 kN à sec, et 66,7 kN avec postcombustion

    Poids :

    Masse à vide : 7 800 kg
    Masse maximale au décollage : 9 800 kg

    Performances :

    Vitesse maximale : Mach 1,6
    Vitesse de croisière : indeterminée
    Vitesse ascensionnelle : 260 m/s
    Plafond pratique : 16 000 m
    Distance franchissable maximale : 2 500 km
    Rayon d'action de combat : indéterminé

    Dimensions :

    Envergure : 8,32 m
    Hauteur : 4,1 m
    Longueur : 14,55 m
    Surface alaire : 24,88 mètres carrés

    Armement :

    1 canon Type 23-I de calibre 23 mm
    4 points d'emport sous voilure, 1 point d'emport ventral ; capacité maximale : 2 000 kg de charge utile
    Possibilité d'emporter 1 réservoir auxiliaire de 780 litres en point ventral, ou 2 réservoirs auxiliaires de 480 litres chacun sur les points d'emport intérieurs de la voilure

    Pays utilisateurs :

    Chine

    ………………………………………………………………………………………

    Images :

    :arrow: JL-9 au sol
    :arrow: En phase d'atterrissage
    :arrow: Une bien belle vue de face

    ………………………………………………………………………………………

    Sources :

    - Chinese Air Power, de Yefim Gordon et Dmitriy Komissarov
    - http://www.military-today.com/aircraft/jl9.htm

    - http://en.wikipedia.org/wiki/Guizhou_JL-9#Specifications

    - http://www.globalsecurity.org/military/world/china/jl-9.htm

    - http://www.sinodefence.com/airforce/trainer/jl9.asp
