Orlan 10
Rappels
- Catégorie : Drone
- Constructeur : Orlan
- Premier vol : 2010
Historique
Bien que l'URSS ait produit quelques drones de reconnaissance (à réaction par Tupolev, à hélices par Yakovlev), elle prit beaucoup de retard dans ce domaine par rapport aux américains et aux israéliens. Son héritière, la Fédération de Russie, fut d'ailleurs dans un premier temps contrainte de se tourner vers ces derniers pour rattraper son retard tant technologique que quantitatif.Elle produit aujourd'hui des dizaines de drones, mais peu d'informations les concernant sont disponibles. En fait, il semble que la plupart soient destinés à un usage civil (comme le Kamov Ka-37, un drone hélicoptère), ou bien ne dépassent pas le stade du prototype. Les exemplaires employés par la puissance publique semblent n'être que destinés à surveiller les pipelines d'hydrocarbures.
La famille Orlan, conçue par le Centre des Technologies Spéciales de St-Pétersbourg, sort du lot. Elle comprend déjà pas moins de 7 modèles : l'Orlan 1, l'Orlan 2, l'Orlan 3M, l'Orlan 10, l'Orlan 10E, l'Orlan 30 et l'Orlan 50.
De ces modèles, l'Orlan 10 se distingue par le fait qu'il soit actuellement en cours de production pour le compte des forces armées russes.

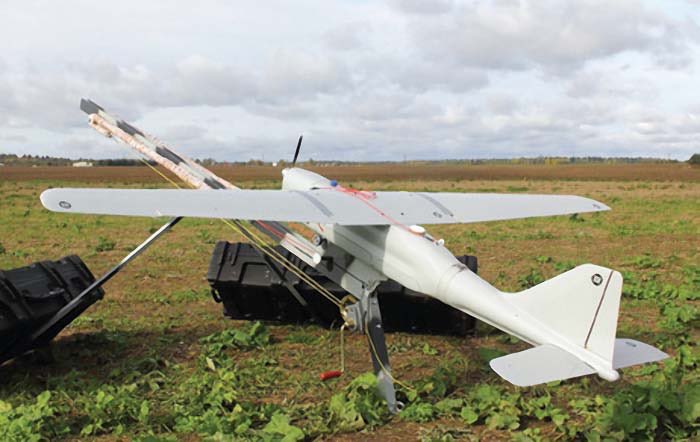

Il s'agit d'un drone pesant 14 à 18 kg et emportant 5 à 10 kg de charge utile. Il vole à des vitesses comprises entre 90 et 150 km/h, à 5000m d'altitude et sur une durée maximale de 18 heures (500km). Il est lancé par catapulte et récupéré par parachute. Il est propulsé par hélice, placée à l'avant. Il emporte un appareil photographique et une caméra, ainsi qu'un capteur infrarouge. Il semble pouvoir effectuer de la cartographie en 3D. Il peut opérer à des températures comprises entre -30 et +40°.
En novembre 2010, il est sélectionné pour équiper les forces armées russes, en surpassant ses concurrents "Lastochka" de Zala et "Eleron" d'Enix. Pour les officiels russes, les drones nationaux n'ont plus rien à envier à leurs concurrents américains, israéliens ou européens. Les garde-frontières seraient d'ailleurs particulièrement intéressés par cet appareil.
La production en série, concernant des dizaines d'exemplaires, aurait été déclenchée en septembre 2011. Les livraisons auraient quant à elle débutées en 2012.
Le 28 mai 2014, au plus fort de la guerre civile en Ukraine, un Orlan 10 est abattu par l'armée ukrainienne. En août 2014, une mise à jour baptisé Orlan-Universal est dévoilée. Elle permet désormais à l'Orlan 10 d'opérer de nuit.
Pays utilisateur
Versions
- Orlan 1 : Mini-drone de reconnaissance.

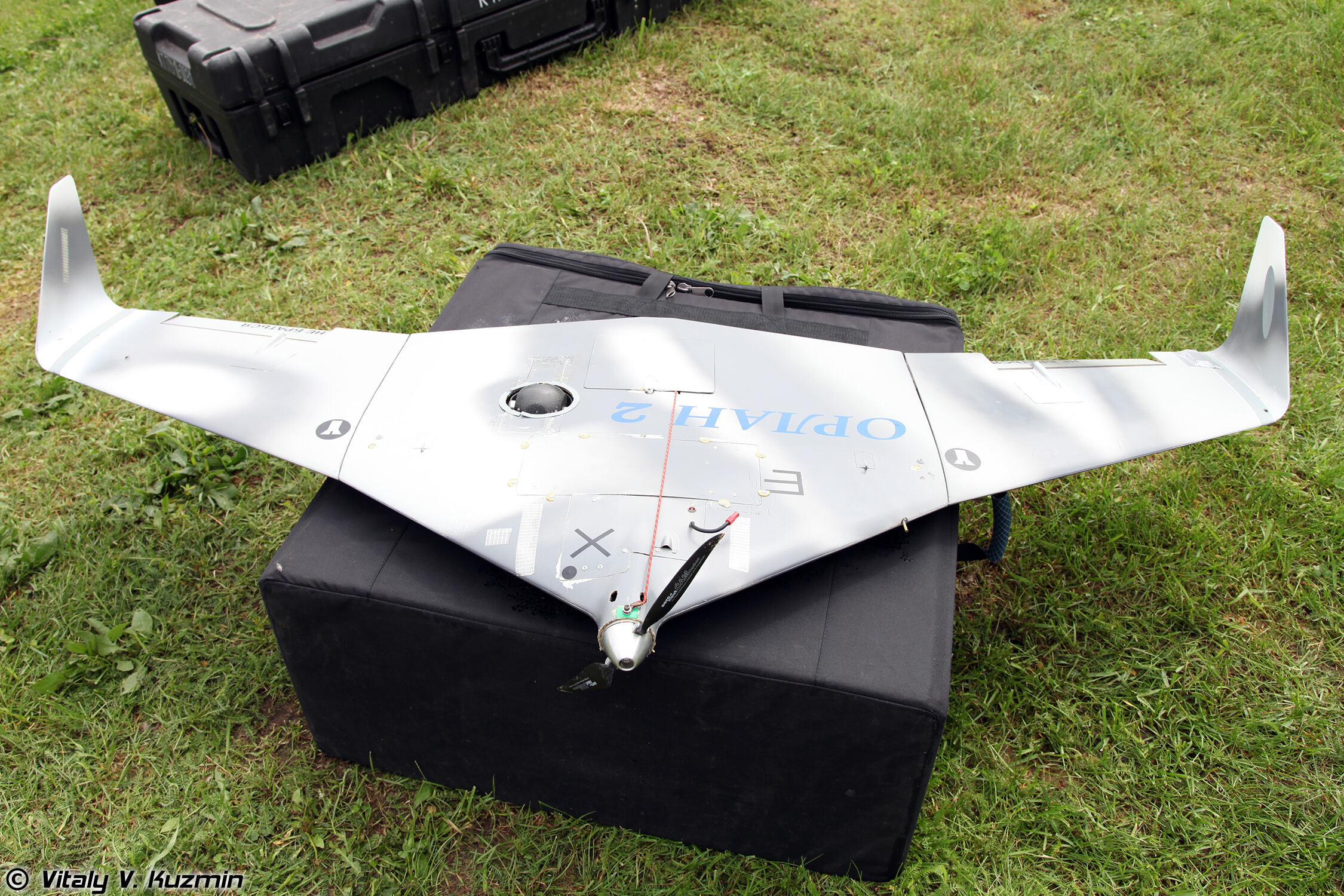

- Orlan 2 : Version aux caractéristiques inconnues.
- Orlan 3M : Version à la charge utile améliorée.
- Orlan 10 : Version destinée à l'armée russe.
- Orlan 10E : Version export de l'Orlan 10.

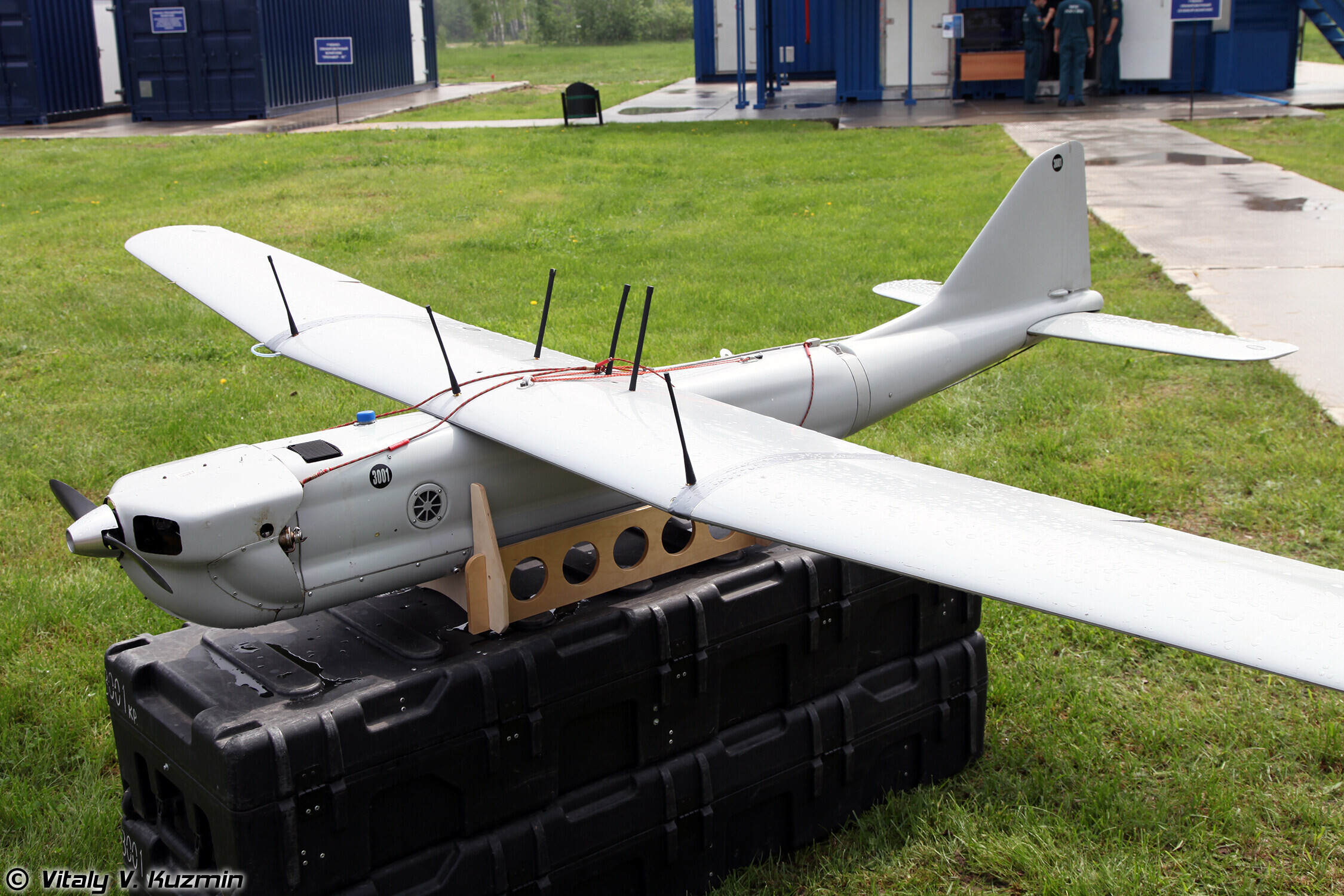

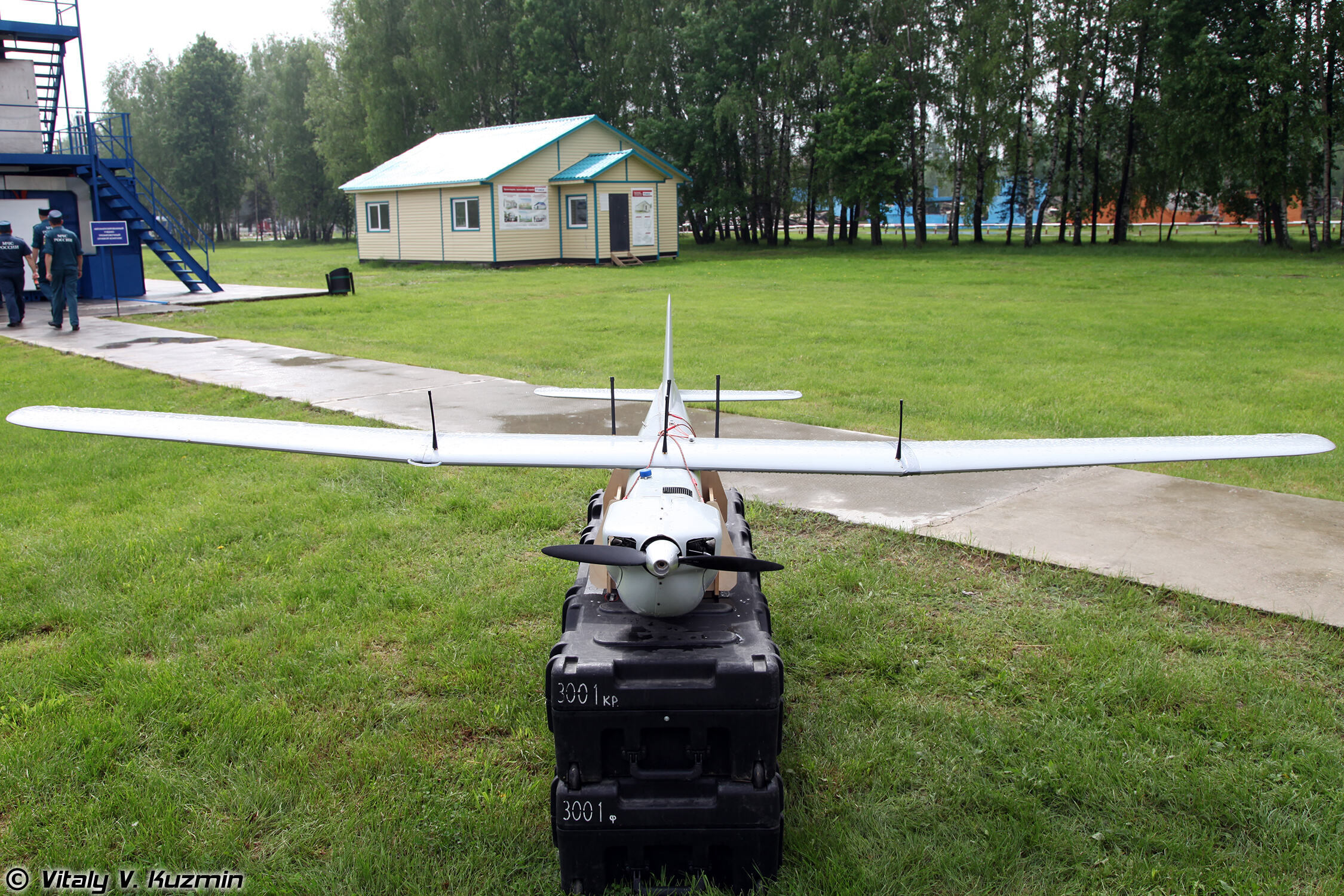

- Orlan 30 : Version monomoteur agrandie dotée d'une charge utile de 7kg pour une MTOW de 27kg.
- Orlan 50 : Version bimoteur agrandie dotée d'une charge utile de 15kg pour une MTOW de 50kg.
| Longueur | Envergure | Masse à vide | Masse maxi au décollage | Plafond opérationnel | Vitesse de croisière | Vitesse maximum | Distance franchissable | Rayon d'action | Endurance maximale | Charge utile | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Orlan 1 | 5 kg (11 lbs) | 4 500 m (14 764 ft) | 80 km/h (50 mph, 43 kts) | 170 km/h (106 mph, 92 kts) | 3 h | 1,8 kg (3,97 lbs) | |||||
| Orlan 3M | 7 kg (15 lbs) | 70 km/h (43 mph, 38 kts) | 150 km/h (93 mph, 81 kts) | 100 km (62 mi, 54 nm) | 3 h | 1,8 kg (3,97 lbs) | |||||
| Orlan 30 | 2,43 m (7,972 ft) | 3,8 m (12,467 ft) | 27 kg (60 lbs) | 5 000 m (16 404 ft) | 90 km/h (56 mph, 49 kts) | 150 km/h (93 mph, 81 kts) | 500 km (311 mi, 270 nm) | 8 h | 7 kg (15 lbs) | ||
| Orlan 10 | 2 m (7 ft) | 3,1 m (10,171 ft) | 12,5 kg (27,558 lbs) | 16,5 kg (36,376 lbs) | 5 000 m (16 404 ft) | 110 km/h (68 mph, 59 kts) | 150 km/h (93 mph, 81 kts) | 18 h | 5 kg (11 lbs) | ||
| Orlan 50 | 2,43 m (7,972 ft) | 3,8 m (12,467 ft) | 50 kg (110 lbs) | 4 200 m (13 780 ft) | 120 km/h (75 mph, 65 kts) | 150 km/h (93 mph, 81 kts) | 120 km (75 mi, 65 nm) | 8 h | 15 kg (33 lbs) |
Sur le forum…
-
-
Adjudant-Chef- Messages : 584
- Photos : 0
- Emplacement : Suisse
- Inscription : 14 août 2016 18:22
J'espère au moins que c'est du PET recyclé pour le réservoir …
-
-
-
Général de corps aérien- Messages : 14 923
- Photos : 366
- Emplacement : Pas loin de la grosse fuite d'eau qui remplit le Léman...
- Inscription : 19 janvier 2011 12:29
Un Orlan 10 tombé en Ukraine a été démonté … intéressant
Quand je pense qu'on avait envie de sourire en voyant les bricolages effectués sur les premiers drones iraniens…
" J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres." A. Einstein "Pire que le bruit des bottes, le silence des pantoufles." Max Frisch -
-
-
- Adjudant-Chef
- Messages : 584
- Photos : 0
- Emplacement : Suisse
- Inscription : 14 août 2016 18:22
Un Orlan 10 tombé en Ukraine a été démonté … intéressant
-
-
-
Colonel- Messages : 4 682
- Photos : 609
- Inscription : 29 avril 2014 19:06
Encore un très meconnu drone russe !!! Merci clan's !
-
-
-
Général de division aérienne- Messages : 7 755
- Photos : 2 078
- Emplacement : Paris (75) & elsewhere
- Inscription : 9 avril 2010 20:57
Merci pour cette nouvelle fiche.
¤ Nicolas Sur AMN : Nico2, inscrit le 09 Jan 2006, 16:45>> N'oubliez pas de lire et de relire le Règlement du forum.>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres. -
-
-
- Général de corps aérien
- Messages : 13 244
- Photos : 744
- Emplacement : Qu'allait-il faire dans cette galère ?
- Inscription : 11 avril 2010 21:44
Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres. -
-
-
- Général de corps aérien
- Messages : 13 244
- Photos : 744
- Emplacement : Qu'allait-il faire dans cette galère ?
- Inscription : 11 avril 2010 21:44
L'Orlan 10 est un drone tactique léger de reconnaissance russe des années 2000.
Bien que l'URSS ait produit quelques drones de reconnaissance (à réaction par Tupolev, à hélices par Yakovlev), elle a pris beaucoup de retard par rapport aux Américains et aux Israéliens. La Russie s'est d'ailleurs tournée vers ces derniers pour rattraper son retard tant technologique que quantitatif.
Elle produit aujourd'hui des dizaines de drones, mais peu d'informations sont disponibles. En fait, il semble que la plupart sont soit destinés à un usage civil (comme le Kamov Ka-37, un drone hélicoptère), soit ne dépasse pas le stade de prototype. En fait, ils semblent majoritairement destinés aujourd'hui à surveiller les pipelines, ou le territoire en général. Un exemple est la capture grâce à un drone de voyous s'amusant à aveugler les pilotes grâce à un laser.
L'Orlan 10 sort un peu du lot. Orlan est une compagnie qui a sorti déjà 4 modèles de petits drones : l'Orlan 1, l'Orlan 3M, l'Orlan 10 et l'Orlan 30.
De ces 4 appareils, on est sûr que l'Orlan 10 a été produit pour le gouvernement russe, par le Centre des Technologies Spéciales de St-Pétersbourg.
Il s'agit d'un drone pesant 14 à 18 kg et emportant 5 à 10 kg de charge utile. Il vole à des vitesses comprises entre 90 et 150, voire 170 km/h, entre 5000 et 7000 mètres d'altitude, pendant 14 à 16 h. Il est lancé par catapulte et récupéré par parachute. Il semble avoir une autonomie de 600 km. Il est propulsé par hélice, placée à l'avant. Il emporte un appareil photographique et une caméra, ainsi qu'un capteur infrarouge. Il semble pouvoir effectuer de la cartographie en 3D. Il peut opérer à des températures comprises entre -30 et +40°.
Il a été sélectionné pour les forces armées russes en novembre 2010, surpassant ses concurrents "Lastochka" de Zala et Eleron de "Eniks". Pour les officiels, les drones russes n'ont plus rien à envier à leurs concurrents américains, israéliens ou européens. Les garde-frontières russes en particulier ont été intéressés par cet appareil.
La production en série, concernant des dizaines d'exemplaires, aurait été préparée aux alentours de septembre 2011. Les livraisons auraient commencées en 2012.
Le 28 mai 2014, lors de la crise ukrainienne, l'un d'eux a été abattu par l'armée ukrainienne. En août 2014, une mise à jour baptisé Orlan-Universal a été dévoilée, permettant à l'Orlan 10 d'opérer de nuit.
http://rusairforce.blogspot.fr/2014/08/une-version-modernisee-du-drone-orlan-10.html
http://en.wikipedia.org/wiki/Orlan-10
http://en.ruvsa.com/catalog/company/orlan/
http://en.ruvsa.com/catalog/orlan_10/
http://maidantranslations.com/2014/05/30/unmanned-aerial-vehicle-shot-down-by-ukrainian-special-operation-units-is-russian-sbu/
http://voiceofrussia.com/2010/11/12/33725547/
http://wikileaks.org/gifiles/docs/70/706123_russia-dozens-of-new-russian-uavs-to-be-produced-for-state.html
http://survincity.com/2012/11/start-of-production-of-uav-orlan-10/
http://www.unmanned.co.uk/unmanned-vehicles-news/unmanned-aerial-vehicles-uav-news/russia-to-produce-its-own-unmanned-vehicles/
