En zieutant un peu sur le net, je n'en ai pas trouvé beaucoup:
3-7330
3-7361
3-7363 (N°donné par le photographe)
3-7174 biplace

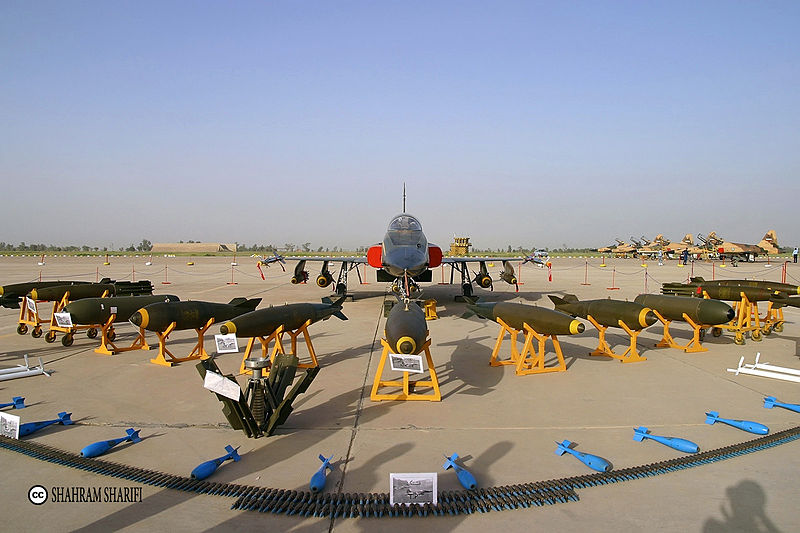

HESA Azarakhsh
Rappels
- Catégorie : Avion de combat
- Constructeur : HESA
- Premier vol : juin 1997
- Production : 11 appareils construits (cellules neuves)
- Missions : Attaque au sol, Chasse
- Voir aussi… : Northrop F-5
Historique
En 1987, la firme Owj Industrial Complex fut fondée afin de donner une industrie aéronautique à l'Iran, alors en guerre contre l'Irak. La première étape fut d'améliorer un appareil bien connu de la force aérienne iranienne, le F-5E. Cela allait donner l'Azarakhsh (tonnerre, ou éclair).On sait très peu de chose de cet appareil, et il est difficile de faire la part de la propagande iranienne. Son nez aurait été allongé de 17 cm pour loger un nouveau radar N-019ME, une version améliorée du N-019 Topaz. On pense que ses ailes ont été renforcées avec des matériaux composites, afin d'emporter une gamme d'armements tels que des bombes construites localement, les Zulfiqar et Shabaz 1 et 2, voire des missiles chinois PL-5. Il serait propulsé par une version plus puissante des J85, voire des RD-33 russes. Au total, sa taille aurait été augmentée de 10 à 15 %, et son avionique serait en partie russe, avec des aménagements iraniens. Il se distingue également par des excroissances sur les tuyères qui pourraient être des détecteurs d'alerte radar, et d'autres excroissances à la base de la dérive qui sont peut-être des lance-leurres. Enfin, il n'emporte qu'un seul canon.
Son existence fut dévoilée en avril 1997 par le Brigadier-General Arasteh, qui ajouta que les tests étaient alors terminées (l'appareil allait en réalité faire son vol inaugural en juin) et que la production allait suivre, menée par la firme HESA. Celle-ci semble avoir réellement commencée en juin 1999, le retard étant du au manque de moteurs. Une première commande de 30 exemplaires aurait été passée : au moins 11 exemplaires semblent avoir été construits depuis, dont au moins 8 seraient en service. Au moins un des exemplaires serait biplace.
Le second prototype (4 en tout auraient été construits) n'aurait volé que vers la mi-février 2001. Le premier exemplaire de série aurait volé le 5 août 2007. Fin septembre 2007, il participait à des exercices de bombardement avec des réservoirs de napalm de 250 livres (113 kg).
Au final, les avis sont partagés sur cet appareil : certains pensent qu'il s'agit d'une pure copie du F-5E Tiger II obtenue par reverse-engineering, d'autres que l'appareil est plus évolué. Quoiqu'il en soit, il conduira à une deuxième étape, le Saeghe.
Pays utilisateur
- Iran : Armée de l'air iranienne (30 exemplaires initialement, 8 exemplaires actuellement) — En cours de livraison.
Caractéristiques
- Masse maxi au décollage : 18 000 kg (39 683 lbs)
- Masse à vide : 8 000 kg (17 637 lbs)
- Surface alaire : 21,9 m² (235,73 sq. ft)
- Envergure : 9,2 m (30,184 ft)
- Longueur : 17,7 m (58,071 ft)
Équipage
- Équipage : 1
Performances
- Vitesse maximum : 1 680 km/h (1 044 mph, 907 kts)
- Distance franchissable : 1 200 km (746 mi, 648 nm)
- Mach maximal HA : Mach 1,6
- Rapport poussée/masse à sec maxi au décollage : 0.56
- Rapport poussée/masse avec PC maxi au décollage : 0.92
- Charge alaire maxi au décollage : 821.92 kg/m²
- Rapport poussée/masse à sec à vide : 1.26
- Rapport poussée/masse avec PC à vide : 2.08
- Charge alaire à vide : 365.30 kg/m²
Motorisation
- 2 × réacteurs Klimov RD-33 de 5 040 kgp (49 kN, 11 111 lbf) — 8 300 kgp (81 kN, 18 298 lbf) avec post-combustion
Armement
- Nombre de points d'emport : 7
- Charge militaire : 3 200 kg (7 055 lbs)
Armement fixe
- 1 × canon Pontiac M39 de 20 mm (0,79 in)
Sur le forum…
-
" J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres." A. Einstein "Pire que le bruit des bottes, le silence des pantoufles." Max Frisch
-
J'ai jamais été foutu de repérer le canon sur un appareil de chasse sans énorme zoom
-
Les Azarakhs sont purement et simplement des Tiger modifiés. Un truc, si ça peut aider : l'Azarakh n'a qu'un seul canon.Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
-
Ouais nan en fait c'est pas possible du tout…je pensais que les Azarakhsh étaient en 3-73XX mais y'a des Tiger aussi
-
Elles sont en chiffre arabe?Ansierra117 a écrit
Bon bah je m'amuserai à compter les immatriculations alors
Sérieusement, tu arrives facilement à les différencier des F-5E/F?" J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres." A. Einstein "Pire que le bruit des bottes, le silence des pantoufles." Max Frisch -
Bon bah je m'amuserai à compter les immatriculations alors
-
D'autant plus que différencier sur photo un Tiger II et un Azarakhsh, c'est un peu "blanc bonnet - bonnet blanc"…" J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres." A. Einstein "Pire que le bruit des bottes, le silence des pantoufles." Max Frisch
-
Concernant la fiche de l'HESA Azarakhsh, il y'a 3, 6 ou 11 appareils de construits? Sur la fiche ces trois données apparaissent :/
Les 6 appareils construits, dont 3 en service, sont les chiffres de 2010 lorsque j'ai écrit la fiche. Il semble que depuis, on est passé respectivement à 11 et 8. Par ailleurs, 30 représenteraient la cible.
Mais comme je le disais quelque part, il y a bcp de conditionnel avec cet avion et les derniers chiffres sont à confirmer. C'est pour ça que j'ai pas mis l'Orbat à jour.Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres. -
Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
-
Aucune idée pour les grilles oranges. De plus je ne les retrouvent pas ailleurs.
Jericho a écrit
… ça évite qu'il te fauche l'herbe sous le pied. (encore une vieille manie! )
