Chengdu J-10B

Rappels

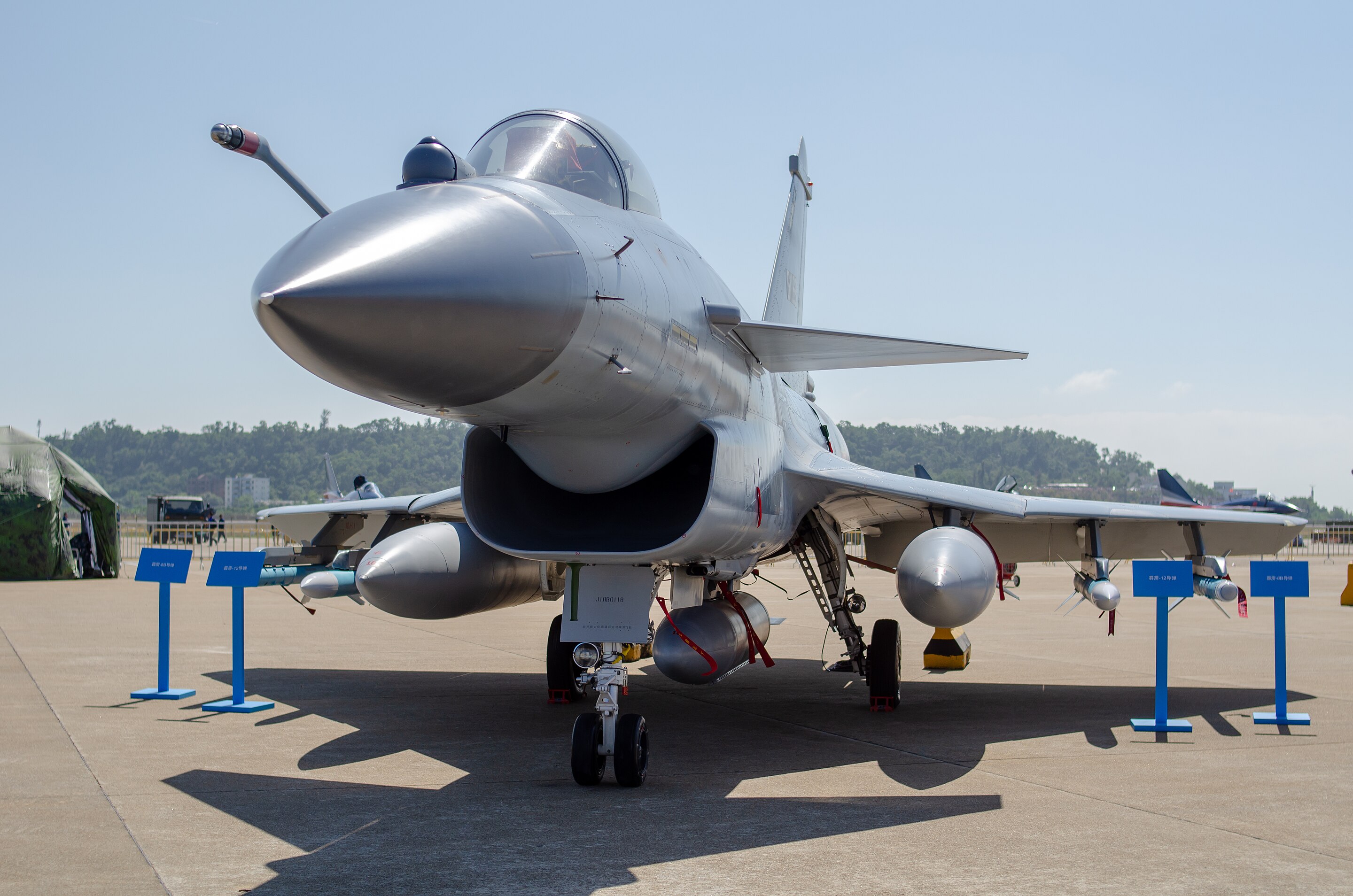

Chengdu J-10B

Historique

Le J-10B fut spécifiquement conçu à partir de 2001 pour emporter un radar AESA. L'étude de ce radar fut confiée à Zhang Kunhu, et aboutit en 2008.

Le vol inaugural du J-10B eut lieu en décembre 2008. Au moins 5 prototypes ont été construits (à moins qu'il ne s'agisse de J-10A modifiés) et portent les codes 01, 03, 1031, 1034 et 1035 . Le 1035 semble être motorisé par un WS-10B. Le programme fut dévoilé au public en 2009.

Le J-10B se distingue par une entrée d'air redessinée de type DSI (diffuseur supersonique, qui est non seulement plus discret mais économise également du poids), un nez plus ovale que celui du J-10A, d'un système IRST (Infrared Search and Track) et d'une nacelle de systèmes de guerre électronique en haut de la dérive. Il est toujours motorisé par un Saturn AL-31F, le réacteur Shenyang Liming-WS-10A prévu ayant des problèmes de développement. Il s'agit cependant d'un AL-31FN III, légèrement plus puissant.

Enfin, les capacités multi-rôles semblent avoir augmentées avec l'apparition de pylônes doubles et la possibilité d'emporter simultanément missiles air-air PL-12 (portée de 100 km) et bombes à guidage laser LS-500J. D'après les officiels chinois, cela en fait un appareil tout-à-fait comparable au F-16E, Rafale et Typhoon.

Un de ces appareils s'est écrasé le 15 novembre 2014 près de Chengdu. Le pilote pu s'éjecter mais 7 personnes furent blessées au sol.

La production en série a commencée en juillet 2013, et 2 exemplaires de série, les 120 et 122, ont commencé leurs essais au sol et en vol en octobre 2014. Les exemplaires de série portent un code à partir de 101, le plus élevé observé jusqu'à présent est 156.

Les 14 premiers exemplaires ont été livrés à la force aérienne chinoise en janvier 2015. Il remplace le J-10A sur les chaines de montage.

Pays utilisateur

Armement

Missiles
Nacelles électroniques
  • 1 × nacelle de brouillage électronique actif KG600

Sur le forum…

  • jericho, le 9 janvier 2018 16:13
    • jericho
    • Général de corps aérien Général de corps aérien
    • Messages : 14 928
    • Photos : 366
    • Emplacement : Pas loin de la grosse fuite d'eau qui remplit le Léman...
    • Inscription : 19 janvier 2011 12:29
    Il se pourrait bien qu'un J-10 à poussée vectorielle soit en train d'effectuer des essais… :hum:
    " J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres."  A. Einstein       "Pire que le bruit des bottes, le silence des pantoufles."  Max Frisch
      Lien   Revenir ici   Citer
  • WNBYWO7sIFVgwcg5XJ, le 11 juillet 2016 21:39
    • WNBYWO7sIFVgwcg5XJ
    • Colonel Colonel
    • Messages : 4 682
    • Photos : 609
    • Inscription : 29 avril 2014 19:06
    Par contre contre concernant les chiffres donnés pour les J-10 en service dans la force aérienne chinoise, ils sont exacts.
    Je les ai actualisés en avril donc ne les modifiez pas (sauf si vous arrivez à compter ce qui a été livré et perdu depuis).
    J'ai dû aller les chercher loin, un forum que fréquente Ciders pour ne pas le citer et un blog que j'ai déjà posté ici à plusieurs reprises je crois.
      Lien   Revenir ici   Citer
  • clansman, le 11 juillet 2016 11:28
    • clansman
    • Général de corps aérien Général de corps aérien
    • Messages : 13 244
    • Photos : 744
    • Emplacement : Qu'allait-il faire dans cette galère ?
    • Inscription : 11 avril 2010 21:44
    Je le note pour mon retour de vacances. :)
    Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • ciders, le 11 juillet 2016 10:45
    • ciders
    • Général de division aérienne Général de division aérienne
    • Messages : 8 601
    • Photos : 0
    • Emplacement : Chasse les cartons d'archives et les élèves en retard
    • Inscription : 8 avril 2010 21:52
    On devrait mettre un coup de polish sur cette fiche qui vieillit vite. Enlever les références au contrat pakistanais (qui ne se fera visiblement pas, du moins pas tout de suite) et évoquer le J-10C.
    Ah que je destroye tout ! Ou pas. :pSur AMN : Ciders, commandeur suprême, 10872 messages, inscrit le 02 septembre 2006, à 22 h 18
      Lien   Revenir ici   Citer
  • clansman, le 19 janvier 2015 11:50
    • clansman
    • Général de corps aérien Général de corps aérien
    • Messages : 13 244
    • Photos : 744
    • Emplacement : Qu'allait-il faire dans cette galère ?
    • Inscription : 11 avril 2010 21:44
    Le J-10B sur le site

    http://en.wikipedia.org/wiki/Chengdu_J-10


    http://www.popsci.com/blog-network/eastern-arsenal/j-10b-%E2%80%9Cvigorous-dragon%E2%80%9D-fighter-jets-are-full-set-soon-be-regiment


    http://www.janes.com/article/45809/j-10b-crashes-near-chengdu


    http://www.ausairpower.net/APA-Sinocanard.html


    http://www.globalsecurity.org/military/world/china/j-10.htm


    http://www.military-today.com/aircraft/j10.htm



    http://www.apl-chine.com/aplair/avions/chasseurs/apl_air_chasseurs_j10.html


    http://info-aviation.com/?p=16626
    Rang, sang, race et dieux n'entrent en rien dans le partage du vice… et de la vertu. (de Cape et de Crocs, tome 1).>> N'oubliez pas de lire et de relire le Réglement du forum>> N'oubliez pas de consulter les index des sujets avant de poster les vôtres.
      Lien   Revenir ici   Citer
  • d9pouces, le 15 janvier 2015 20:47
    • d9pouces
    • Général de corps aérien Général de corps aérien
    • Messages : 11 908
    • Photos : 1 719
    • Emplacement : Paris
    • Inscription : 5 avril 2010 00:03
    Oui, c'est électronique (d'ailleurs, on voit bien que le RBE-2 ne peut pas bouger).

    Dans un AESA, chaque module émet l'onde un peu décalée (et c'est les variations du décalage qui permettent l'orientation), dans un PESA, l'onde est émise par un générateur et traverse chaque module, qui va plus ou moins retarder l'onde (et à nouveau, ce sont les variations du décalage qui orientent l'onde finale).
    Et tous ces points d'exclamation, vous avez remarqué ? Cinq ! C'est la marque d'un aliéné qui porte son slip sur la tête. L'opéra fait cet effet à certains.Terry Pratchett
      Lien   Revenir ici   Citer
  • paxwax, le 15 janvier 2015 09:13
    • paxwax
    • Capitaine Capitaine
    • Messages : 2 494
    • Photos : 8
    • Inscription : 11 avril 2010 21:05
    Oh, je vois, merci pour la rectification d9. Je voulais effectivement parler d'un radar à antenne active actionnée mécaniquement.
    Du coup, dans le cas du PESA, la déformation (et donc je suppose l'orientation) de l'onde par l'antenne est-elle faite électroniquement?
    "En temps de paix, le kamikaze n'a plus de raison de sauter sur quoi que ce soit d'inflammable. Il s'étiole. Le suicide était le seul but de son existence : maintenant qu'il n'a plus de raison de mourir, il n'a plus de raison de vivre.Heureusement, il est possible d'aider le kamikaze à en finir en déclenchant en lui cette irrépressible envie d'exploser sur l'ennemi qui lui valut naguère son immense prestige auprès des gonzesses. Comment? C'est simple : il suffit d'imiter le cri du porte-avions. Regardez bien. Pout, pout, pout, ….Kamikaze : Banzaï !Etonnant, non?"Desproges
      Lien   Revenir ici   Citer
  • d9pouces, le 14 janvier 2015 19:53
    • d9pouces
    • Général de corps aérien Général de corps aérien
    • Messages : 11 908
    • Photos : 1 719
    • Emplacement : Paris
    • Inscription : 5 avril 2010 00:03

    Paxwax a écrit

    Je pense que ce que veut dire l'auteur de l'article, c'est que puisque le nez est ovale, il n'est plus rond. Or, un radar PESA est obligatoirement rond (puisque l'antenne est tournee mecaniquement, donc la zone de rotation doit etre circulaire - une rotation, ca decrit un cercle).
    On est donc sur qu'il n'y a pas un PESA dedans. Donc, soit il n'y a pas de radar du tout (ce qui serait assez dur a croire), soit c'est un AESA.
    Un PESA est un radar électronique à antenne passive, comme le RBE-2 1ère génération. Il n'y a pas besoin de faire bouger l'antenne, au contraire d'un balayage mécanique comme l'antenne du Typhoon.

    Sur un PESA, il y a un seul générateur d'onde en dehors de l'antenne (d'où l'antenne « passive »), et l'antenne se contente de déformer l'onde initiale pour la diriger. Sur un AESA, chaque composant de l'antenne émet une onde, c'est beaucoup plus pratique.
    Et tous ces points d'exclamation, vous avez remarqué ? Cinq ! C'est la marque d'un aliéné qui porte son slip sur la tête. L'opéra fait cet effet à certains.Terry Pratchett
      Lien   Revenir ici   Citer
  • paxwax, le 14 janvier 2015 18:39
    • paxwax
    • Capitaine Capitaine
    • Messages : 2 494
    • Photos : 8
    • Inscription : 11 avril 2010 21:05

    Jericho a écrit

    Sur ces images, on voit bien que le nez n'est pas circulaire, il est même presque plat en dessous.

    Wow, en effet, c'est sacrement applati par en-dessous. Merci pour le lien vers cet excellent site :mrgreen: .
    "En temps de paix, le kamikaze n'a plus de raison de sauter sur quoi que ce soit d'inflammable. Il s'étiole. Le suicide était le seul but de son existence : maintenant qu'il n'a plus de raison de mourir, il n'a plus de raison de vivre.Heureusement, il est possible d'aider le kamikaze à en finir en déclenchant en lui cette irrépressible envie d'exploser sur l'ennemi qui lui valut naguère son immense prestige auprès des gonzesses. Comment? C'est simple : il suffit d'imiter le cri du porte-avions. Regardez bien. Pout, pout, pout, ….Kamikaze : Banzaï !Etonnant, non?"Desproges
      Lien   Revenir ici   Citer
  • jericho, le 14 janvier 2015 17:23
    • jericho
    • Général de corps aérien Général de corps aérien
    • Messages : 14 928
    • Photos : 366
    • Emplacement : Pas loin de la grosse fuite d'eau qui remplit le Léman...
    • Inscription : 19 janvier 2011 12:29

    Paxwax a écrit

    PS: je n'ai jamais vu de F-16 en realite, mais sur les photos, la section du nez me semble circulaire?
    Su ces images, on voit bien que le nez n'est pas circulaire, il est même presque plat en dessous.

    Fiche AMN

    Image 2 (désolé, mais je trouve plus visible sur celle-là. :roll:


    Paxwax a écrit

    Par exemple, on peut supposer que la section du nez ovale actuel a peut-etre une surface approximativement egale a celle du nez precedent? Ca impliquerait qu'un eventuel PESA, rond, inclus dans cet ovale, serait plus petit (et donc moins efficace) que le precedent radar. L'hypothese etant absurde, c'est donc que les chinois n'y ont pas mis un PESA, donc AESA probable.
    J'avais pensé la même chose que toi… :?
    " J’ignore la nature des armes que l’on utilisera pour la troisième guerre mondiale. Mais pour la quatrième, on se battra à coup de pierres."  A. Einstein       "Pire que le bruit des bottes, le silence des pantoufles."  Max Frisch
      Lien   Revenir ici   Citer
