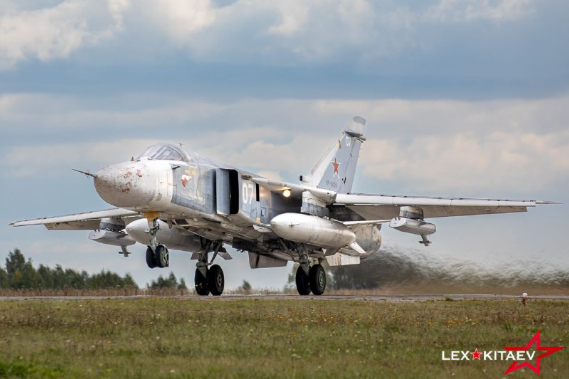

Sukhoï Su-24 (OTAN : Fencer)

Rappels

  • Catégorie : Avion d'assaut
  • Constructeur : Sukhoï drapeau du pays
  • Premier vol : 2 juillet 1967
  • Production : 1 400 appareils construits (cellules neuves)
  • Voir aussi… : Sukhoï S-6

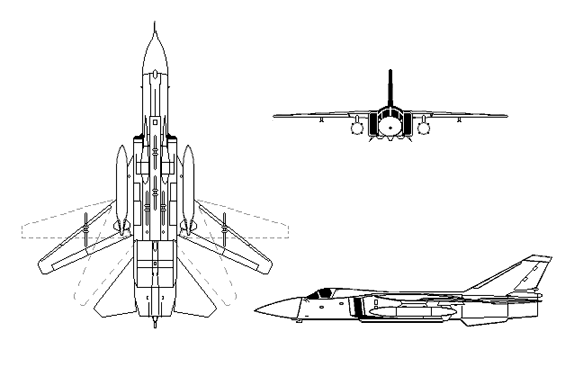

Sukhoï Su-24 (OTAN : Fencer)

Historique

Lorsque le Su-7 apparut, ses limitations étaient telles que les VVS exigèrent un appareil plus performant, capable d'opérer par tout-temps. A l'époque, l'armée de l'air soviétique ne disposait guère que de vieux Yak-28 et Il-28 pour la pénétration à basse altitude. Lorsque le F-111 fit son apparition, ce fut la goutte qui fit déborder le vase. Des constructeurs firent des propositions, tel le MiG-27 dérivé du MiG-23, mais Sukhoï proposa un projet beaucoup plus ambitieux, le T-6. Celui-ci, dérivé du Su-15, était un ADAV et ne donna guère satisfaction. On se dirigea vers quelque chose de plus classique, le T6-2I, le 7 août 1968.

Celui-ci semblait s'inspirer du F-111 : des ailes à envergure variable, dont la flèche varie entre 4 positions : 16°, 35°, 45° et 69°, et un habitacle pour 2 membres, placés côte-à-côte. Le secret fut observé sur cet appareil.

Le prototype, que certains ont nommé Su-19, prit l'air le 17 janvier 1970 avec V. S. Ilyushin aux commandes. Il fut dévoilé aux Occidentaux en 1971, lesquels furent inquiets et le prirent même pour un chasseur de supériorité aérienne. On a longtemps cru qu'il était équipé par exemple d'un canon de 30 mm, d'où sa désignation "Fencer" (escrimeur). Les essais, achevés en 1974, furent lents à cause de la complexité de l'avionique et engagèrent 4 autres prototypes, les T-6-3I, T-6-4I, T-6-5I et T-6-6I. Le T-6-3I fut perdu dans un accident en 1973.
La production démarra dès 1971 dans l'usine d'Etat 153 à Novosibirsk, en Sibérie.

Il entra en service le 4 février 1975 dans la version Su-24, désignée Fencer-A par l'OTAN. Il emportait alors 7000 kg de charges offensives sous 6 points d'emport. Il fut le premier avion soviétique à disposer d'une avionique intégrée, c'est-à-dire que peu d'antennes dépassent. Il possédait un radar de navigation et de conduite de tir Puma et un système de suivi de terrain et d'évitement d'obstacle Relyef dans le nez, un radar Orion-A à impulsion Doppler, un ordinateur Orbita-10-58 ainsi qu'un détecteur d'alerte radar Sirena. Les sièges éjectables étaient des Zvezda K-36D de type Zero-Zero. Il fut construit de 1971 à 1983. Il peut également emporter 2 à 4 missiles AA-8 d'auto-défense.
Il fut produit en plusieurs Blocks, comme les appareils américains : les Blocks 4, 8, 9, 12 et 14 représentaient la série initiale, apportant à chaque fois une modification.
Le Fencer-B (Block 15 et 21) se distinguait par l'apparition d'un parachute de queue. Le Fencer-C (Block 24) possédait des radars d’alerte carénés Beryoza sur les cotés des entrées d’air et un système IFF mis à jour. Il entra en service en 1975. Ces 2 versions représentent un upgrade de la version de base et l'Union soviétique ne leur donna pas de noms spécifiques.

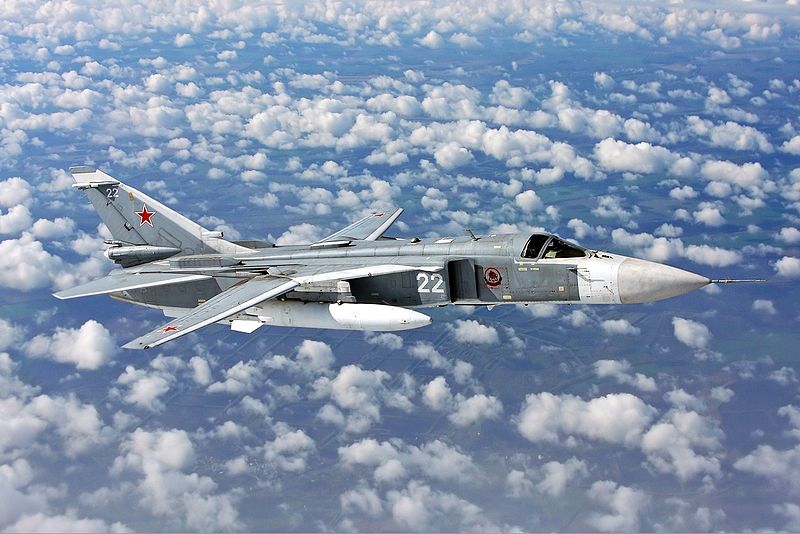

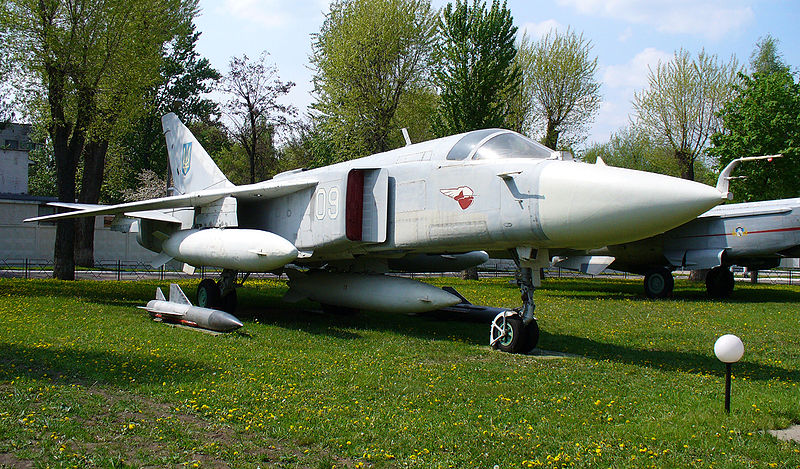

Le Su-24M, désigné Fencer-D par l'OTAN, représentait une nette avancée. Si l'appareil en lui-même était robuste et fiable, son avionique était complexe et peu fiable. La nouvelle version fut étudiée dès 1975 et son prototype T-6M-8 vola dès le 29 juin 1977. Son fuselage à l'avant avait été allongé et son nez reprofilé afin d'emporter un système de désignation de cibles Kayra-24 et un système de navigation et d’attaque PNS-24M. Il était équipé d'une perche de ravitaillement en vol. Il pouvait emporter 8000 kg de charge offensive sous 9 points d'emport, dont des missiles Kh-14 (AS-12 Kegler) et Kh-59 (AS-13 Kingbolt), et ravitailler d'autres appareils. Il fut produit de 1978 à 1993 et entra en service en 1983.

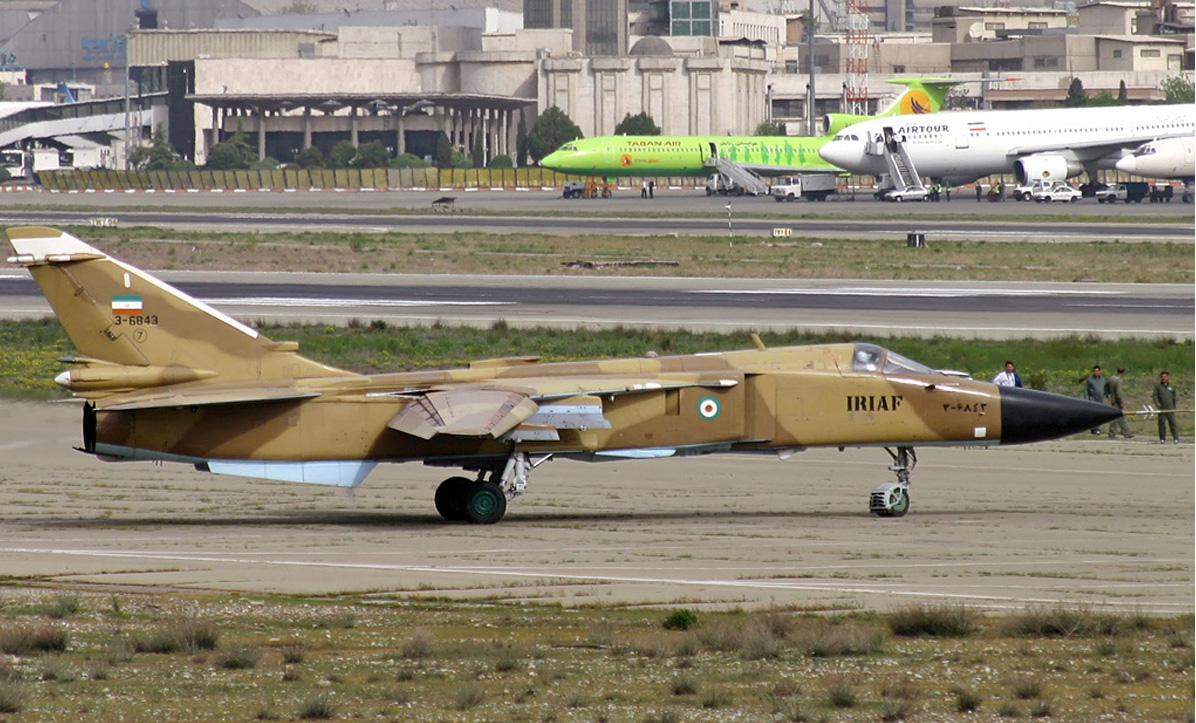

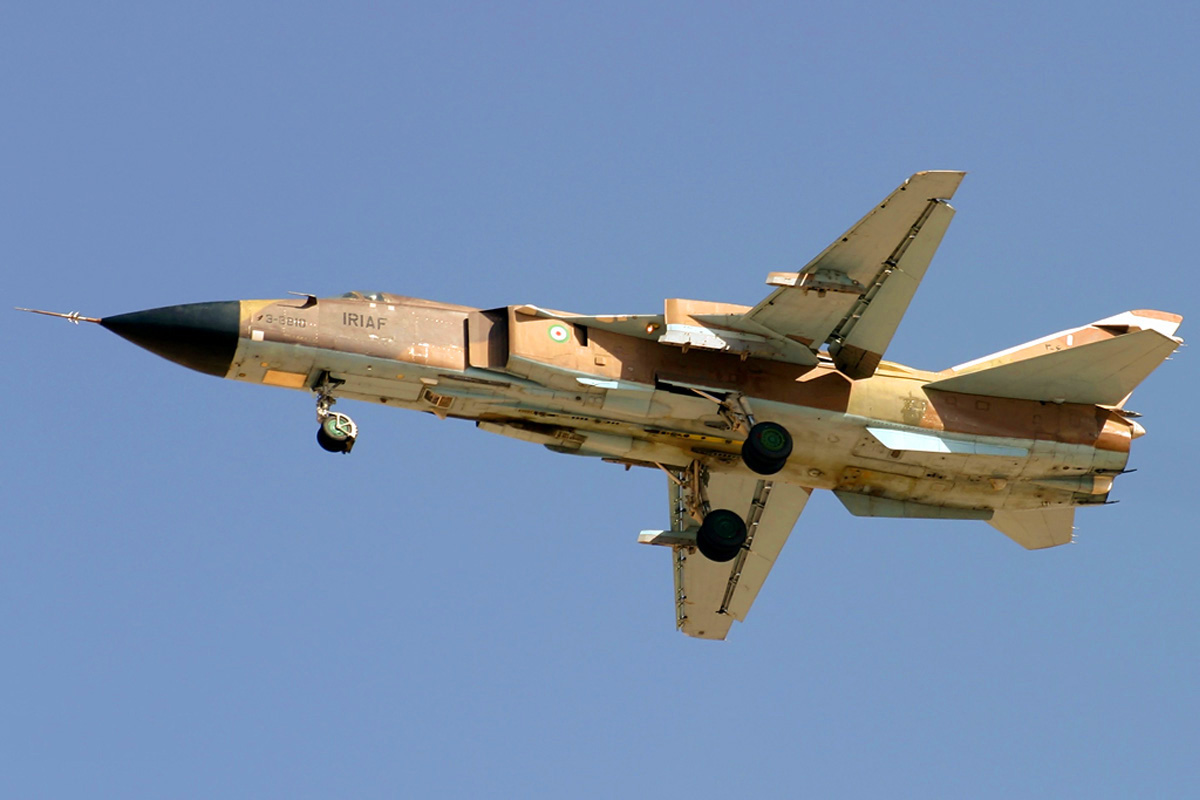

Le Su-24MK était la variante du Su-24M destinée à l'exportation, avec des capacités réduites. Il fut produit de 1988 à 1992 et vendu à l'Algérie, l'Irak, la Libye et la Syrie. L'Iran récupéra les appareils irakiens en 1991 et acheta 14 appareils supplémentaires, venant de Biélorussie ou de Russie.

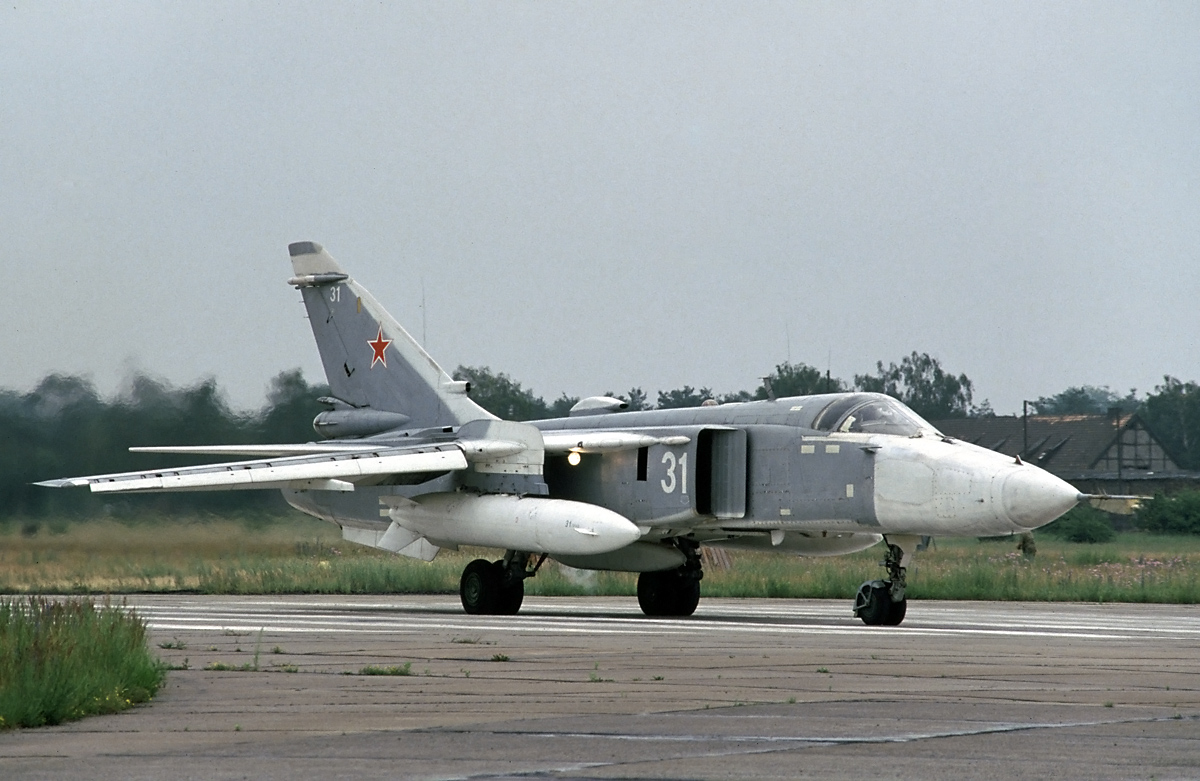

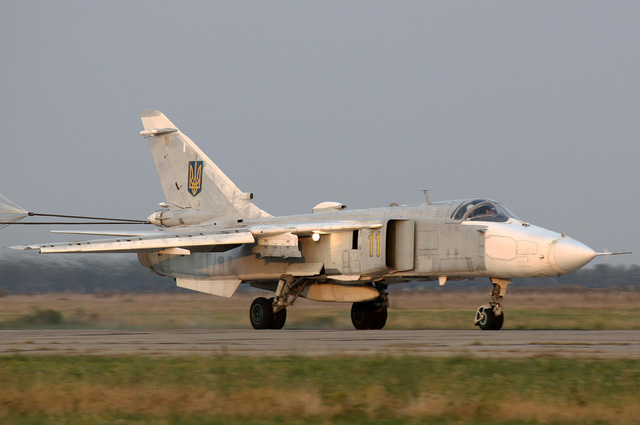

Le Su-24MR, Fencer-E pour l'OTAN, était destiné à la reconnaissance. Il est doté entres autres d'une caméra Aist-M, d'un scanner infrarouge Zima et d’un radar à balayage latéral Shtyk dans le nez. Il fut étudié dès 1975 afin de remplacer les MiG-21R et les Il-28R. Le prototype effectua son premier vol en mai 1980 et entra en service en 1983. Il fut produit de 1983 à 1992 à près de 200 exemplaires.

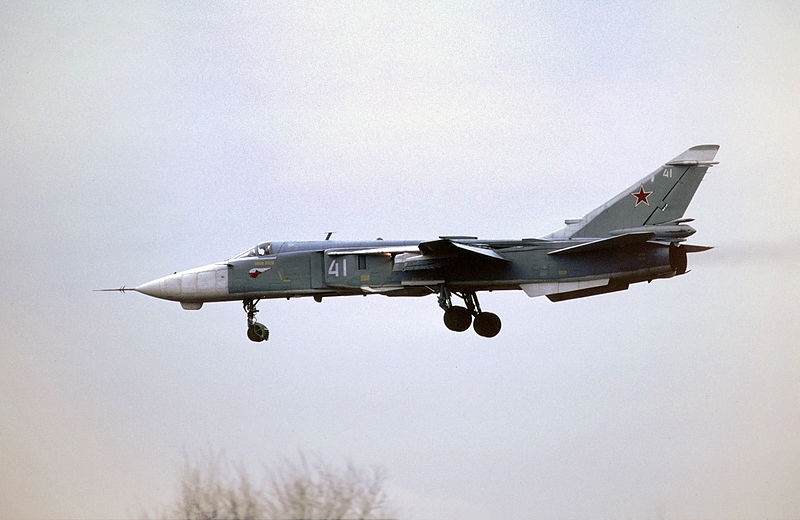

Le Su-24MP (OTAN : Fencer-F), était lui dédié à la guerre électronique et la lutte anti-radar. Le prototype effectua son premier vol le 14 mars 1980. Il semble avoir conservé les capacités d'auto-défense du Su-24M, mais seuls 10 ou 20 exemplaires ont été construits, et l'appareil reste très peu connu.

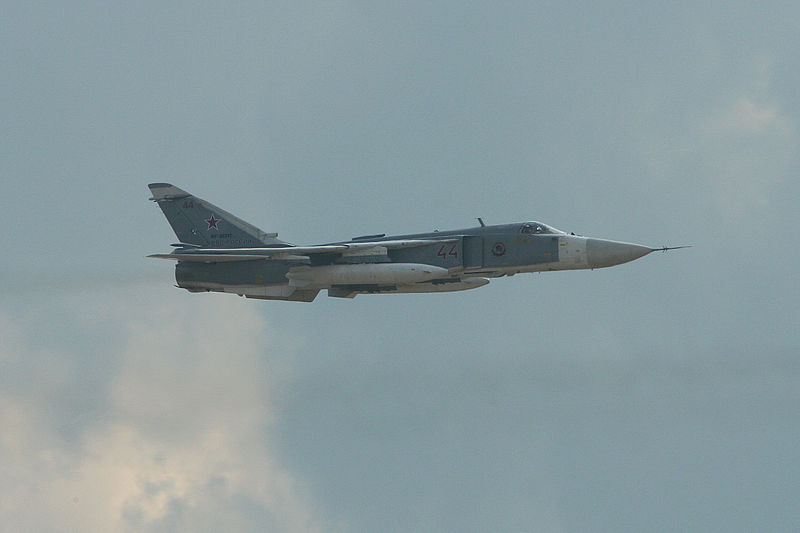

Le Su-24M2 est une version modernisée du Su-24M en attendant le Su-34. La modernisation s'est faite sur la cellule, dont la durée de vie est augmentée de 2400 h, mais aussi sur l'électronique. Il emporte un nouvel ordinateur de bord SVP-24, un nouveau HUD, un système GPS. Il peut aussi mettre en œuvre des bombe KAB-1500L et des missiles Kh-31P, Kh-25L, Kh-29, Kh-59, et des missiles AA-11 Archer d'auto-défense. Les Su-24M2, 260 Su-24M convertis, ont été livrés de 2007 à 2009. On ne sait pas si les Su-24MR et MP sont concernés par cette modernisation.
Les Su-24MK2 sont la variante d'exportation du Su-24M2. Seul l'Algérie en a commandé, mais ils peuvent emporter d'autres armes et un pod de guerre électronique.

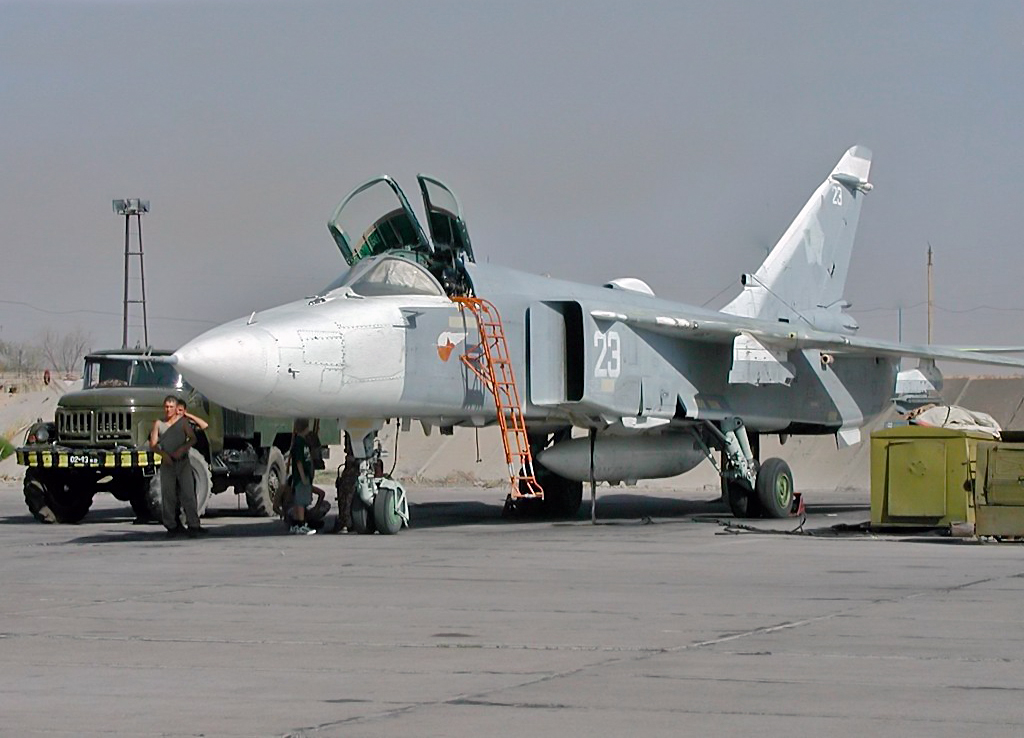

D'anciennes républiques soviétiques en gardèrent un certain nombre lors de la chute de l'URSS, comme l'Ouzbékistan, l'Azerbaïdjan, la Biélorussie, le Kazakhstan et l'Ukraine. Des rumeurs font état de Su-24 au Kirghizistan, ce qui est faux, et en Angola. L'ONU a effectivement officiellement listé la livraison d'au moins 1 Su-24 à l'Angola, le chiffre de 12 exemplaires étant parfois avancé.

Il fut d'abord déployé en Allemagne de l'Est, et à proximité du Japon, en 1982. Une centaine d'exemplaires furent reversés à l'AV-MF. Puis il fut engagé en Afghanistan, en 1984, où il mit en œuvre pour la première fois des armes à guidée laser, sans aucune perte au combat. Il fut également déployé en Tchétchénie et en Géorgie. Kadhafi déploya la poignée de Su-24 qui lui restait, environ 4, lors de l'insurrection en 2011. L'un d'eux fut abattu le 5 mars 2011.

Environ 1400 exemplaires furent construits. Bien que déjà ancien, il reste le plus secret des appareils ex-soviétiques. Toujours en service, il doit être remplacé progressivement par le Su-34.


Texte de Clansman, avec son aimable autorisation

Pays utilisateurs

Anciens pays utilisateurs

Versions

  • Sukhoï Su-24 (OTAN : Fencer-A) : Version de série initiale dotée d'un fuselage arrière rectangulaire. 15 exemplaires.
  • Sukhoï Su-24 (OTAN : Fencer-B) : Version dotée d'un parachute de freinage et d'un fuselage arrière rond. 6 exemplaires.
  • Sukhoï Su-24 (OTAN : Fencer-C) : Version dotée de nouveaux équipements électroniques défensifs. 6 exemplaires.
  • Sukhoï Su-24BM : Projet de version modernisée dotée de moteurs AL-31F et d'un nouveau système de mission.
  • Sukhoï Su-24M (OTAN : Fencer-D) : Version à l'avionique améliorée.
  • Sukhoï Su-24M2 : Version modernisée du Su-24M. 24 exemplaires modifiés.
  • Sukhoï Su-24MK (OTAN : Fencer-D) : Version export du Su-24M aux capacités dégradées.
  • Sukhoï Su-24MK2 : Version export du Su-24M2.
  • Sukhoï Su-24MP (OTAN : Fencer-F) : Version de guerre électronique. 10 exemplaires.
  • Sukhoï Su-24MR (OTAN : Fencer-E) : Version de reconnaissance tactique. Environ 200 exemplaires.
Longueur Envergure minimale Envergure maximale Hauteur Surface alaire Masse à vide Masse normale au décollage Masse maxi au décollage Masse maxi à l'atterrissage Surface des ailes déployées Allongement, ailes repliées Allongement, ailes déployées Surface alaire, ailes repliées Surface de l'empennage Envergure de l'empennage Empattement Voie Flèche maximale des ailes Flèche minimale des ailes Facteur de charge maximal Distance d'atterrissage Distance de décollage Rayon d'action Lo-Lo-Lo Vitesse maximale BA Vitesse maximale HA Mach maximal HA Vitesse ascensionnelle Plafond opérationnel Rayon d'action Hi-Hi-Hi, 1 ReV Nombre de points d'emport Charge militaire Équipage Carburant (volume) Carburant (masse)
Sukhoï Su-24MK (OTAN : Fencer-D)22,53 m (73,917 ft)10,37 m (34,022 ft)17,64 m (57,874 ft)6,19 m (20,308 ft)55,2 m² (594,168 sq. ft)22 300 kg (49 163 lbs)43 755 kg (96 463 lbs)615 km (382 mi, 332 nm)1 315 km/h (817 mph, 710 kts)150 m/s (492 ft/s)11 000 m (36 089 ft)8 8 000 kg (17 637 lbs)2 11 100 kg (24 471 lbs)
Sukhoï Su-24M (OTAN : Fencer-D)24,532 m (80,486 ft)10,366 m (34,009 ft)17,64 m (57,874 ft)6,193 m (20,318 ft)22 320 kg (49 207 lbs)35 970 kg (79 300 lbs)39 700 kg (87 524 lbs)28 000 kg (61 729 lbs)55,168 m² (593,823 sq. ft)2,11 5,64 51,024 m² (549,218 sq. ft)13,707 m² (147,541 sq. ft)8,4 m (27,559 ft)8,51 m (27,92 ft)3,32 m (10,883 ft)69 °16 °6,5 G800 m (2 625 ft)850 m (2 789 ft)1 325 km/h (823 mph, 715 kts)1 700 km/h (1 056 mph, 918 kts)Mach 1,616 500 m (54 134 ft)4 270 km (2 653 mi, 2 306 nm)8 8 000 kg (17 637 lbs)2 11 860 l (3 133 US Gal., 2 609 UK Gal.)
Sukhoï Su-24MR (OTAN : Fencer-E)32 500 kg (71 650 lbs)39 000 kg (85 980 lbs)2
Sukhoï Su-24M224,532 m (80,486 ft)10,366 m (34,009 ft)17,64 m (57,874 ft)6,193 m (20,318 ft)22 320 kg (49 207 lbs)35 970 kg (79 300 lbs)39 700 kg (87 524 lbs)28 000 kg (61 729 lbs)55,168 m² (593,823 sq. ft)2,11 5,64 51,024 m² (549,218 sq. ft)13,707 m² (147,541 sq. ft)8,4 m (27,559 ft)8,51 m (27,92 ft)3,32 m (10,883 ft)69 °16 °6,5 G1 325 km/h (823 mph, 715 kts)1 700 km/h (1 056 mph, 918 kts)Mach 1,616 500 m (54 134 ft)4 270 km (2 653 mi, 2 306 nm)8 8 000 kg (17 637 lbs)2 11 860 l (3 133 US Gal., 2 609 UK Gal.)
